Düşük Bakım 360° Dönüm Top Sürücüsü.

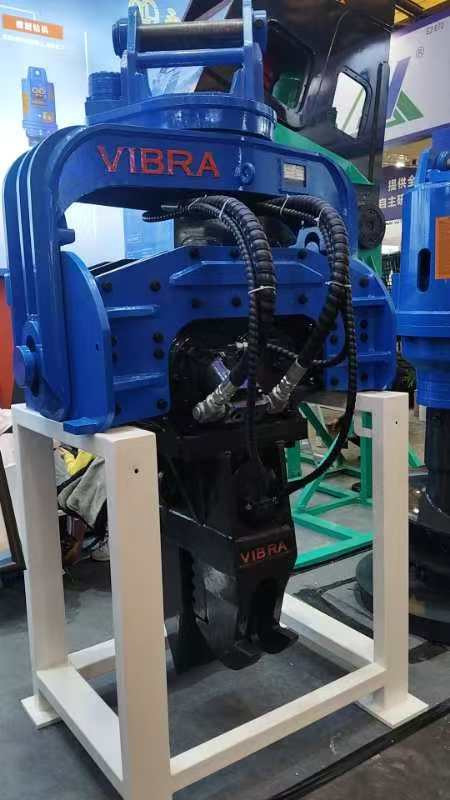

FV‐330R 360 Dereceli Top Sürücüsü, 33~38 tonluk ekskavatörler için tasarlanmış bir hidrolik titreşimli taksit.Tam 360 derecelik sürekli dönüşü sağlayan hassas bir döngü mekanizmasına sahip, engellerin etrafında çalışmak veya sıkı kalıplarda yığınları sürmek.FV-330R, operatörün taşıyıcı makinesini yeniden konumlandırmadan çekiciyi her iki yönde de sonsuza kadar döndürmesine izin verir.

Tam döşeme mekanizması, yüksek basınçlı döner bir eklem (40 MPa) ve sağlam bir hidrolik motorla inşa edilmiş.FV-330R yüksek frekanslı titreşim çıkışı (2800 rpm) ve 372 kN merkezkaç kuvveti sağlarAynı zamanda,düşünceli tasarımı ̇ titreşimden yalıtılmış hortumlar ve aşınmaya dayanıklı bir döner birleşim ̇ düşük bakım maliyeti tasarımı ile duraklama süresini ve hortum değiştirme masraflarını önemli ölçüde azaltırBu kombinasyon, FV-330R'yi Güneydoğu Asya, Hindistan ve Rusya'daki zorlu altyapı projeleri için ideal hale getiriyor.

FV-330R, gerçek bir 360 derece dönme pil sürücüsüdür. Büyük çaplı hassas döner rulman sayesinde (eksenel çekim kapasitesi 90 tona kadar, kalıcı sıfır geri tepki),Çekiç herhangi bir mekanik duraklama olmadan sürekli dönebilir.Operatörler:

• Çubukları veya levhaları ekskavatörü hareket ettirmeden tam olarak istenen açıya doğru hizalayın.

• Mevcut sütunların, köprü iskeletlerinin veya yeraltı tesisatlarının etrafında çalışın.

• Yerin sınırlı olduğu bir hendeğin veya kabuk barajının içinden yığın yönelimini değiştirin.
  Dönüş, yüksek torklu bir hidrolik motor tarafından çalıştırılır ve pürüzsüz, adımsız hız ayarını sağlayan bir pilot devre aracılığıyla kontrol edilir.

Sadece 180 ° döndürme veya manuel yeniden konumlandırma gerektiren "sınırlı salınımlı" montajlardan farklı olarak, FV-330R her iki yönde tam 360 derece sürekli dönüş sağlar.Bu özellik kör noktaları ortadan kaldırır ve operatörün kazı makinesini yeniden yönlendirmek için hiç durmadan karmaşık yığınlama sırası gerçekleştirmesini sağlarBirbiriyle bağlantılı levha yığınlarını eğri bir hizalama boyunca sürerken (örneğin, kabuklar veya destek duvarları için), sürekli dönüş her yığının öncekiyle mükemmel bir şekilde eşleşmesini sağlar.Dönüş tork uzunluğu 12 m'ye kadar olan yığınları ve ağır sıkıştırma takımlarını ele almak için yeterlidir.

Tam döngü mekanizması montajı, dövme iç halka, endüksiyon sertleştirilmiş dişli dişleri olan dış halka ve yüksek kapasiteli rulo rulmanlarından oluşur. Ana özellikler:

• Aksyal çekim kapasitesi: 90 ton (derinden gömülü yığınları çıkarabilir)

• Radial yük kapasitesi: 38 t'lik ekskavatör dalga kuvvetlerine eşleştirildi

• Kalıcı sıfır geri tepki ️ hassas konumlandırma ve azaltılmış titreşim aşınması için kritik

• Toz ve suya karşı mühürlenmiş (yüksek seviye IP65 derecesi)
  Bu döngü mekanizması, dönerken titreşimli motora yağ sağlayan yüksek basınçlı bir döner eklemle de donatılmıştır (40 MPa çalışma basıncı, 12 aylık garanti).Geleneksel hortumların aksine, bu hortumlar eğilip sürtünür., döner eklem hortumları askıya göre sabit tutar, sürtünme nedeniyle patlama arızalarını tamamen ortadan kaldırır.

FV‐330R, 2800 rpm (menzil içinde ayarlanabilir) yüksek frekanslı bir titreşim çıkışı ve 372 kN'lik bir santrifüj kuvveti üretir. Eksantrik moment 6,8 kgm'dir,Üç eksantrik bir şaft tasarımı ile elde edilir (standart titreşim prensibimize göre)Yüksek frekansla yığın çevresindeki toprağı sıvılaştırır ve sürtünme direncini %70'e kadar azaltır.

• 12 m'lik bir çelik levha yığını orta yoğunluklu kumda 90 saniyeden daha kısa bir sürede sürülebilir.

• Daha önce sürülen yığınların çıkarılması, aylarca yerleşimden sonra bile zahmetsiz hale gelir.

• Titreşim yalnızca dikeydir (yatay kuvvetler iptal edilir), kazıcı dalgasını ve operatör rahatlığını korur.
  Düşük frekanslı çekiçlerle karşılaştırıldığında, FV-330R'lerin yüksek frekansı, yakın yapılara gürültü ve titreşim iletimini de azaltır.

FV-330R, geleneksel yığın sürücülerinin en yaygın noktasını doğrudan ele alan düşük bakım maliyeti tasarımı içerir: hidrolik hortumların sürtünme patlaması.

• Yüksek basınçlı döner eklem, motora yağ taşır; hortumlar dönmez, bu nedenle yayla bükülme, sürtünme veya sürtünme olmaz.

• Döner eklem 40 MPa'ya (32 MPa sistem basıncının çok üstünde), 3000+ çalışma saatine dayanan sertleştirilmiş mühürlerle değerlendirilir.

• Hassas döşeme rulmanı, sadece merkezi nipples aracılığıyla iki haftada bir yağlanmayı gerektirir; normal kullanım altında planlı bir değiştirme yoktur.

• Tüm hidrolik bileşenler (motör, valf bloğu) uluslararası birinci sınıf markalardan elde edilir, bu da sızıntı riskini azaltır.
  Sahada elde edilen veriler, R serisi yığın sürücülerimizin sahiplerinin hortum değişimi ve ilgili onarımlara, döner olmayan tasarımlara kıyasla %60 daha az harcadığını göstermektedir.Rus boru hatları veya Hindistan kırsal köprüleri) hizmet desteğinin sınırlı olduğu.

• Güneydoğu Asya'da yüksek katlı şehir ve metro projeleri, sıkışık yerlerde hassas bir şekilde yığılmasını gerektiriyor.Tam 360 derece sürekli dönüş ekskavatörü hareket ettirmeden mevcut temeller arasında çalışmayı sağlarDüşük bakım maliyeti tasarımı, Endonezya ve Filipinler gibi adalardaki ülkelerde yedek parçalar için lojistik maliyetlerini azaltır.

• Hindistan ¢ Maliyete duyarlı müteahhitler, düşük bakım maliyetleri tasarımına değer verirler çünkü geleneksel çekiçlerdeki hortum arızası sık sık bir masraftır.90 ton aksyal çekim kolu ile tam slew mekanizma montajı köprü onarımları ve uçuş üzerinde inşaat sırasında tahrik direği çıkartmaYüksek frekanslı titreşim çıkışı, Gange ovalarının çeşitli alüviyal topraklarında iyi çalışır.

• Rusya Devamlı dönüş (kesilmeden) boru hattı demir blokları ve permafrost temelleri için yığmayı hızlandırırHortum bükülmeden dönme yeteneği, soğuk kırılgan hortumlarda yaygın bir arıza noktasını ortadan kaldırır.
