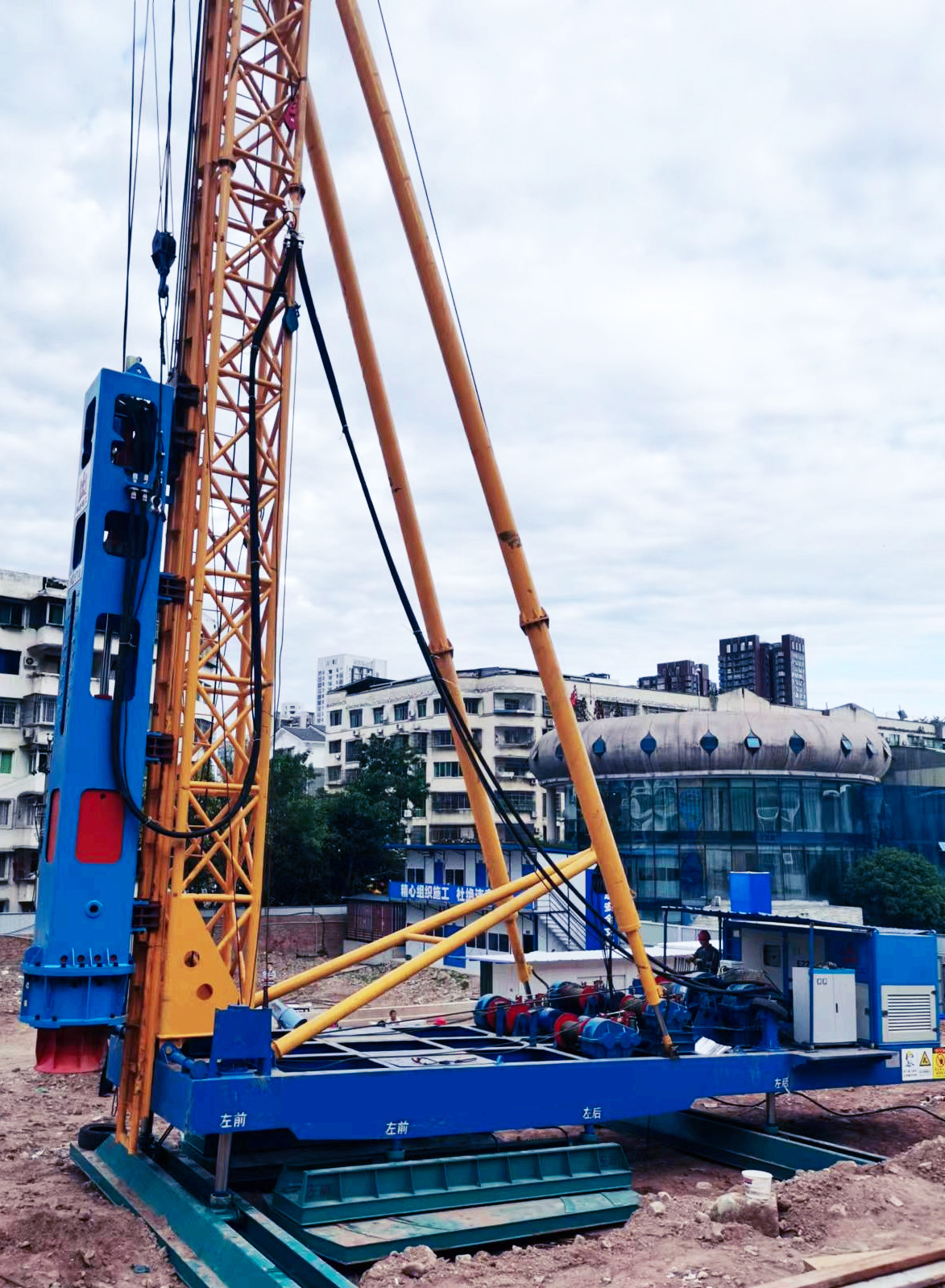

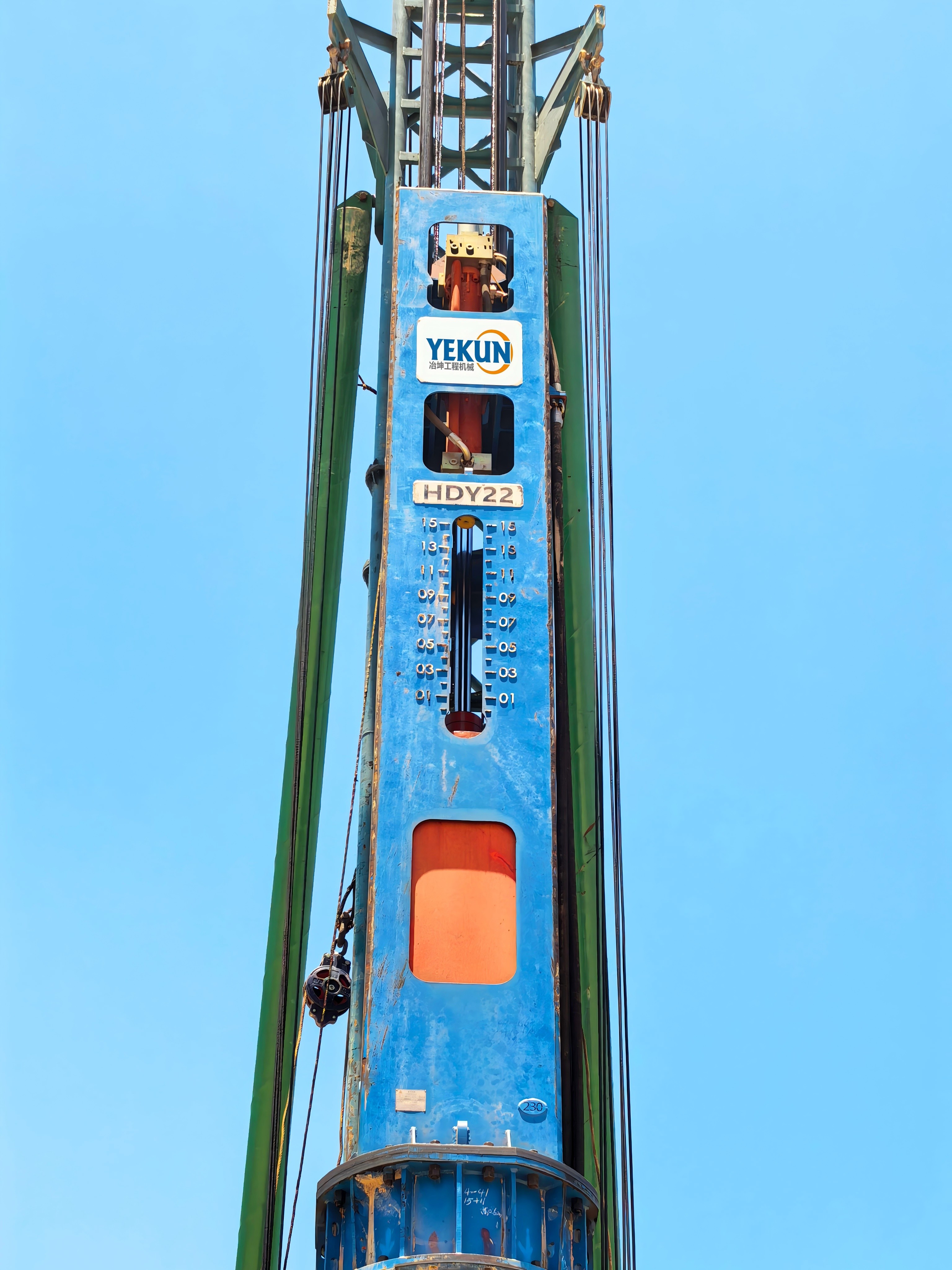

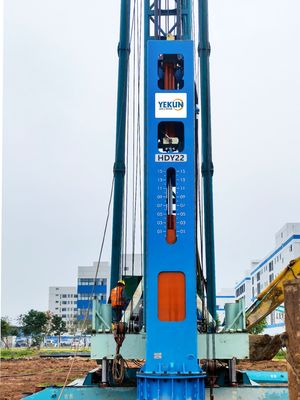

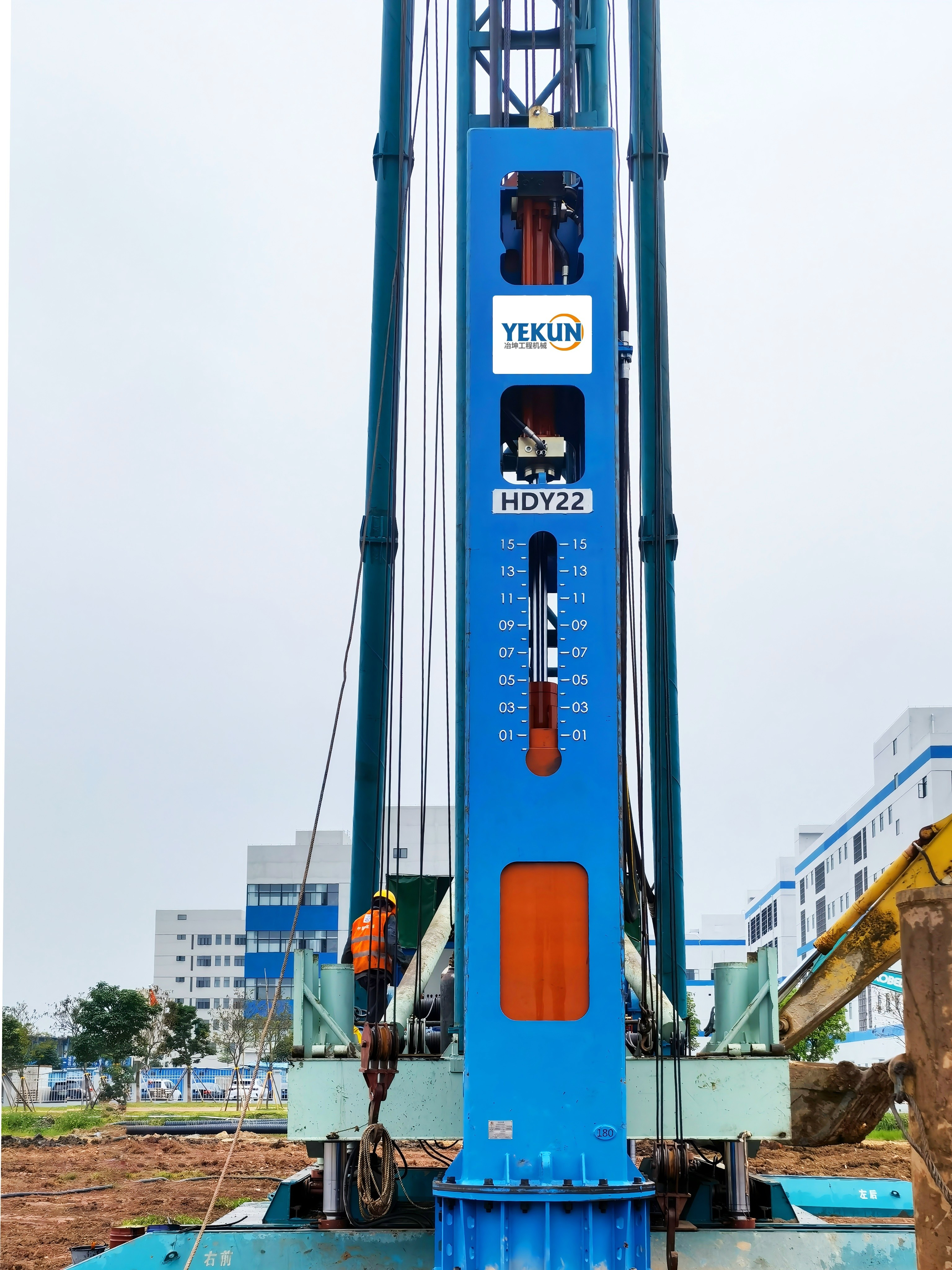

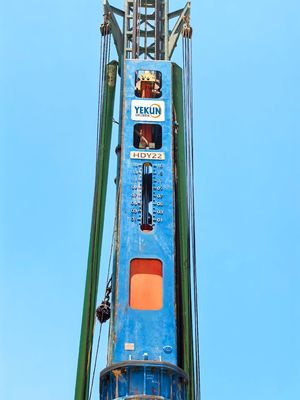

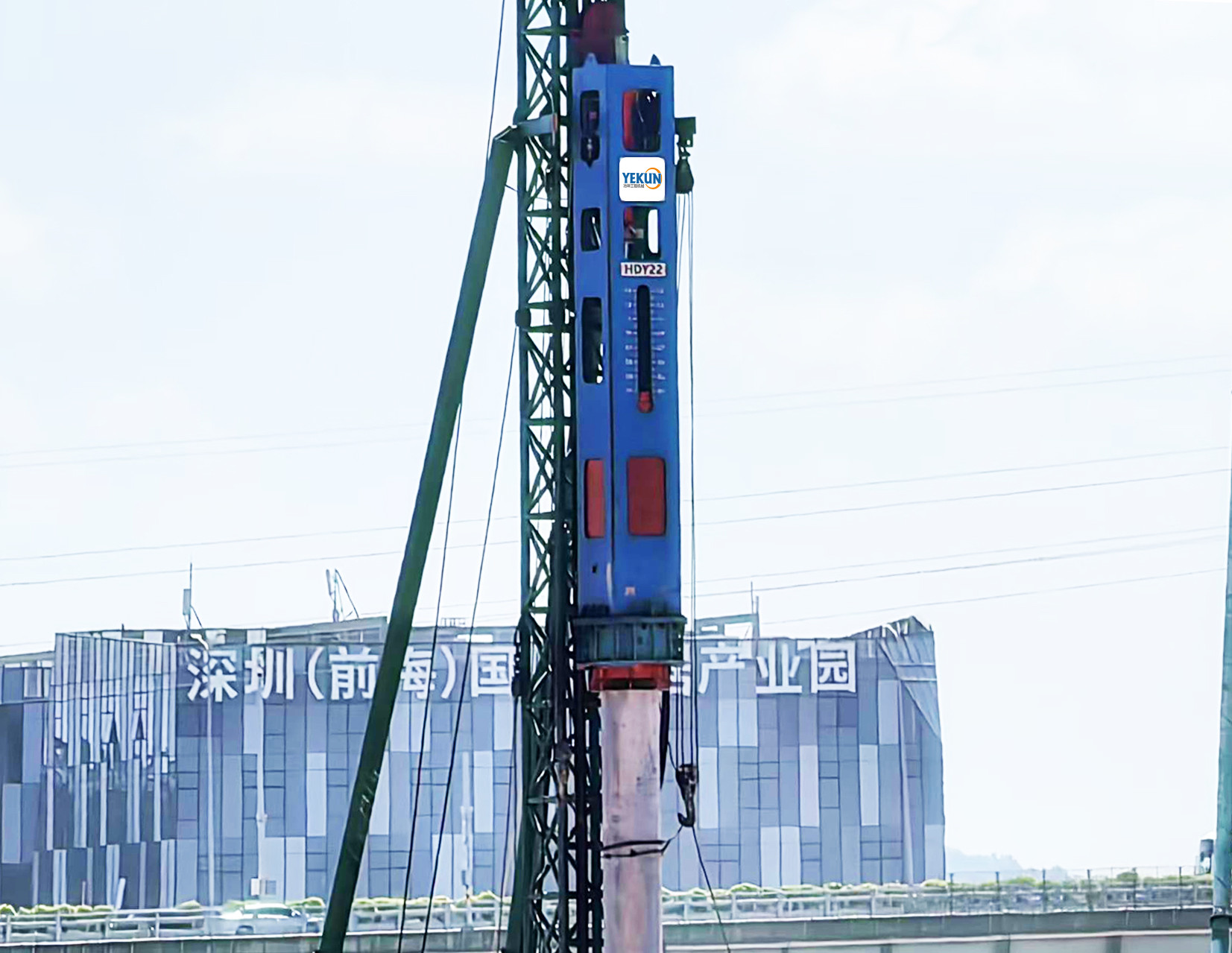

HDY22 Hidrolik Çarpışma Yığınları Sürücü Çekici

  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
Menşe yeri Çin
Marka adı YEKUN
Sertifika ISO 9001:2015
Model numarası HDY22
Min sipariş miktarı 1 set
Fiyat pazarlık edilebilir
Ambalaj bilgileri FCL
Teslim süresi 7-20 gün
Ödeme koşulları T/T, L/C, Western Union
Yetenek temini 20 TAKIM/ay

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Mesaj bırakın
Ürün Açıklaması

Özellikler:

E ve D serisi güç istasyonlarıyla eşleşen HDY serisi hidrolik çekiç, şirketimiz tarafından geliştirilen en yeni enerji tasarruflu ve çevre dostu temel inşaat ekipmanıdır. Düşük gürültü, kirlilik olmaması, yüksek verimlilik ve enerji tasarrufu, güvenlik ve güvenilirlik ve kolay kullanım gibi özelliklere sahip, çoklu gelişmiş hidrolik ve elektrik kontrol teknolojilerini benimser. Farklı jeolojik koşullara ve gereksinimlere sahip prefabrik boru kazıkları ve çelik boru kazıklarının çakılması için uygundur, D550 güç istasyonu ayrıca inşaat için titreşimli çekiçlerle de eşleştirilebilir ve bu da onu ideal yeni nesil kazık çakma makinesi yapar.


Hidrolik sistem, yaklaşık 200~250A'lık nominal çalışma akımı ile yüksek verimliliğe sahiptir ve 120~150 kare alüminyum kablolarla donatılabilir.

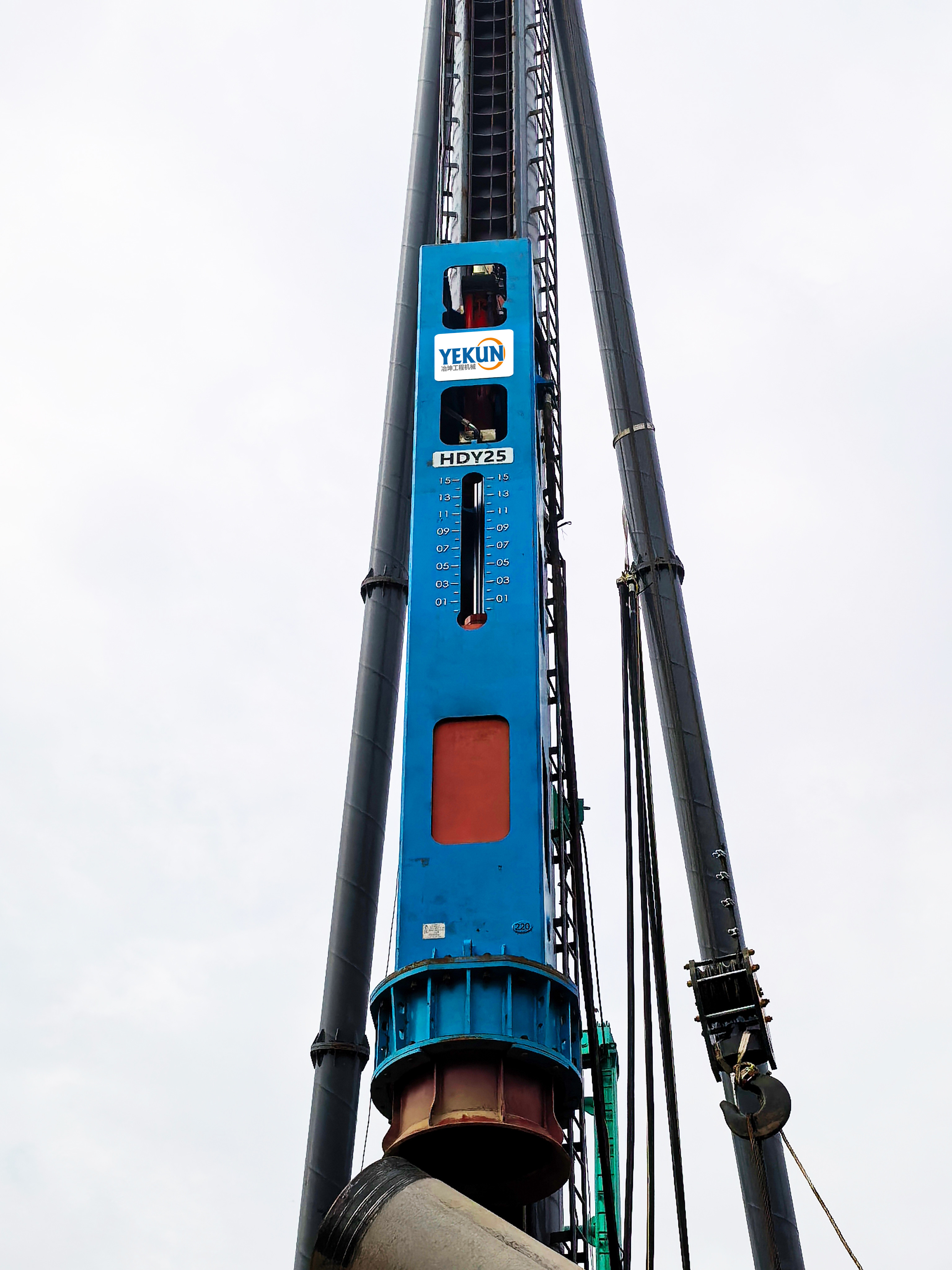

Kablo, küçük bir kesit alanına sahiptir ve hafiftir, bu da işçilerin iş yoğunluğunu büyük ölçüde azaltır; HDY25 hidrolik çekiç, Dongfeng Cummins QSZ13-C550 dizel motor, iki Rexroth A11VLO260 pistonlu pompa ve bir Parker T67DB çift kanatlı pompadan oluşur ve bir pompa seti oluşturmak için seri olarak bağlanır, inşaat için güçlü bir güç sağlar;
İyi kararlılık, yüksek güvenilirlik ve yüksek verimlilik ve enerji tasarrufu ile uluslararası birinci sınıf marka Rexroth ana yağ pompası ve valfini benimsemek;
Yüksek akış hızı, yüksek filtrasyon doğruluğu ve düşük yağ dönüş direnci ile uluslararası birinci sınıf marka Hedeke yağ dönüş filtresini benimsemek, sistem yağının temizliğini etkili bir şekilde iyileştirebilir, ekipman arıza oranını azaltabilir ve ekipman ömrünü uzatabilir;
Kazık çakma makinesinin hidrolik silindiri, düşük arıza oranı, yüksek verimlilik ve uzun hizmet ömrüne sahip uluslararası birinci sınıf marka Trelleborg contalarını benimser;
Yağ sıcaklığını doğru bir şekilde kontrol etmek için bir sıcaklık kontrol cihazı ile birlikte yüksek güçlü üçü bir arada yağ soğutucu benimsemek, hidrolik kazık çakmadaki yüksek yağ sıcaklığı sorununu tamamen çözer, kazık çakma verimliliğini önemli ölçüde artırır ve contaların ve hidrolik yağın hizmet ömrünü etkili bir şekilde uzatır;
Güç istasyonu, yağ pompasının emişini, yağ pompası motorunu, elektrik kabinini veya motor ısı dağılımını iyileştirmek için yüksek seviyeli bir yakıt deposu ve dahili zorlamalı havalandırma tasarımı benimser.
Ana Yapı ve Görünüm:


HDY serisi hidrolik çekiç, mekanik parçalar, hidrolik sistem ve elektrik sisteminden oluşur. Mekanik kısım, hidrolik çekicin ana gövdesidir ve çekiç üzerinde dış iş yapar. Hidrolik sistem, hidrolik çekicin güç kaynağıdır, elektrik sistemi ise hidrolik sistemin enerji girişi ve kontrol merkezidir.

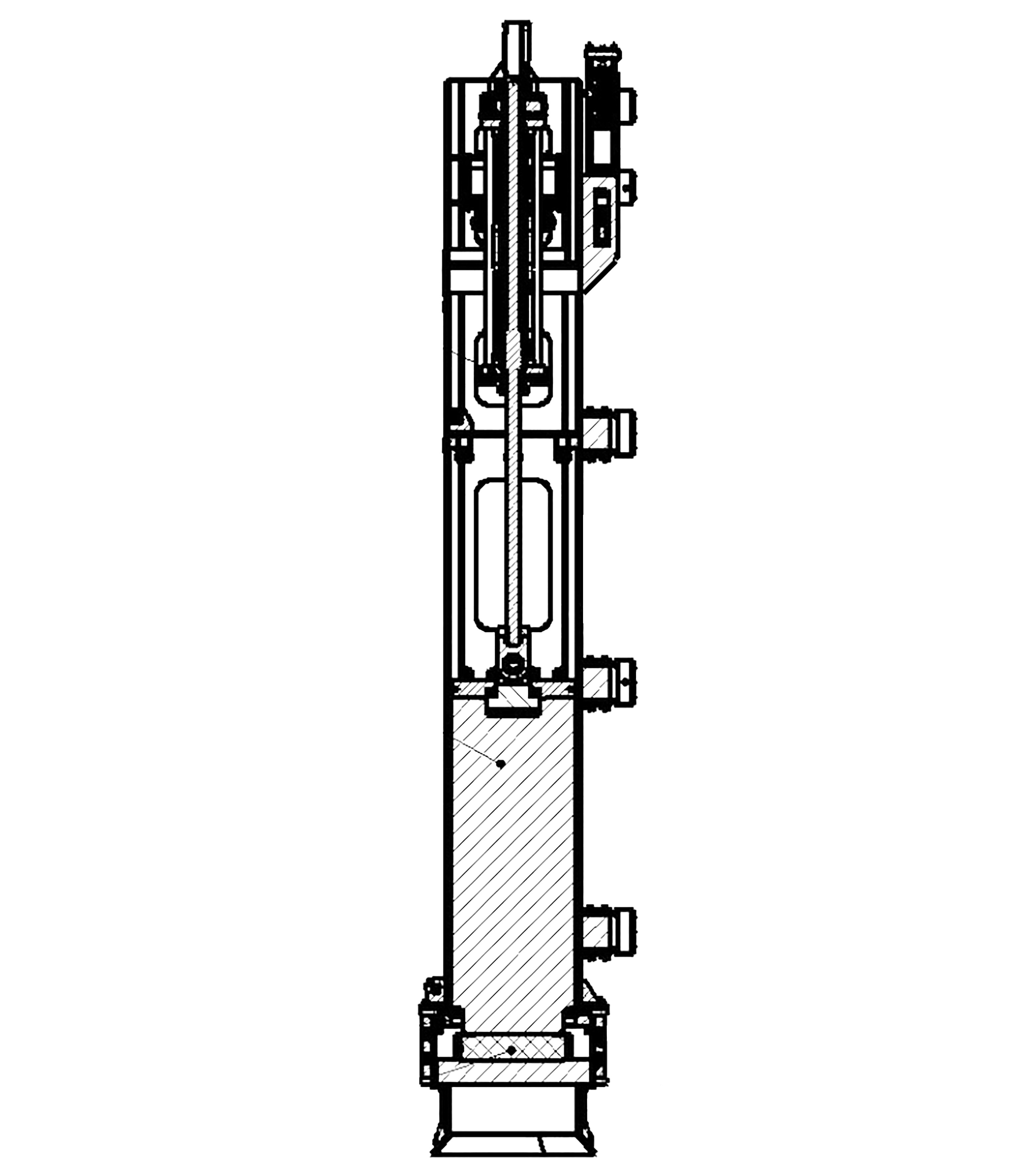

Mekanik kısım, çekiç çekirdek tertibatı, çekiç gövde tertibatı, yağ silindiri tertibatı, üst kazık başlığı, alt kazık başlığı, çekiç yastığı, kazık başlığı tampon halkası, iniş takımı vb.'den oluşur. İniş takımı, hidrolik çekiçlerin yükselmesi ve alçalması için kullanılır; Çekiç gövdesi, yağ silindirini ve çekiç çekirdeğini desteklemek için kullanılan tüm mekanik parçanın destek gövdesidir; Üst kazık başlığı, çekiç gövdesinin altına sabitlenir ve alt kazık başlığı, boru kazığını desteklemek ve darbe kuvvetini iletmek için üst kazık başlığının içine geçirilir; Çekiç yastığı ve kazık başlığı tampon halkası, çekiç çekirdeği ile boru kazığı arasındaki enerji transferini sağlamak için alt kazık başlığına takılır; Hidrolik çekicin yağ silindiri tertibatı, yağ silindirinin valf bloğuna takılan takmalı valfin açılıp kapanması ve yerçekiminin hızlanması yoluyla sağlanır. Takmalı valfin açılıp kapanması, yağ silindirinin valf bloğuna takılan solenoid valf ve sıra valfi tarafından kontrol edilir.

Hidrolik sistem esas olarak bir güç istasyonu, yağ boruları, yağ silindirleri vb.'den oluşur.
Elektrik sistemi esas olarak dört bölümden oluşur: kontrolör, elektronik kontrol kutusu, sensörler ve motor.
Ürün Parametresi:


Model

Birim HDY5 HDY8 HDY10 HDY12 HDY14 HDY16 HDY18 HDY20 HDY22 HDY25 Maksimum vuruş enerjisi
KN.m 60 120 150 180 210 240 270 300 330 375 Maksimum strok
çekiç çekirdeği
mm		 1140 1500 Hidrolik çekiç ağırlığı Hidrolik çekiç ağırlığı Hidrolik çekiç ağırlığı Hidrolik çekiç ağırlığı Hidrolik çekiç ağırlığı Hidrolik çekiç ağırlığı Hidrolik çekiç ağırlığı Hidrolik çekiç ağırlığı Hidrolik çekiç ağırlığı
bpm 30-80 20-70 20-70 20-70 20-70 20-70 20-70 20-70 Vuruş gövdesinin ağırlığı Vuruş gövdesinin ağırlığı Vuruş gövdesinin ağırlığı
kg 200 8000 10000 12000 14000 16000 18000 20000 22000 25000 Toplam yükseklik A
mm 1140 6230 6750 7270 7670 8020 8020 7920 8220 8620 Toplam yükseklik B
mm 1140 7260 7760 8430 8830 9180 9180 9080 9380 9780 Ön ve arka genişlik C
mm 1140 1520 1460 1460 1490 1490 1720 1720 Sol ve sağ genişlik D Sol ve sağ genişlik D Sol ve sağ genişlik D
mm 1140 1260 1500 1500 1500 1500 1500 1500 Hidrolik çekiç ağırlığı Hidrolik çekiç ağırlığı Hidrolik çekiç ağırlığı
kg 200 12650 15200 20200 22600 24650 27100 32350 34680 38000 İniş takımı ağırlığı
kg 200 500 500 650 650 870 870 870
