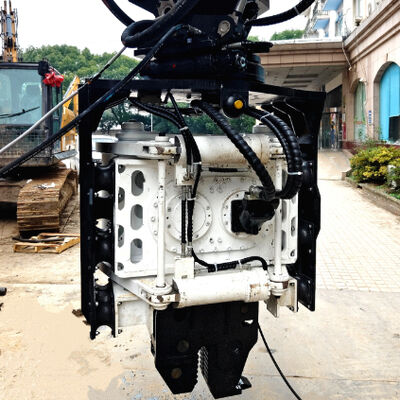

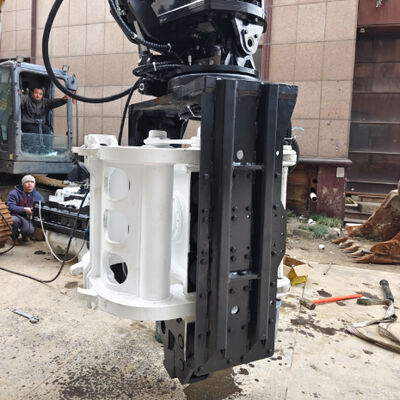

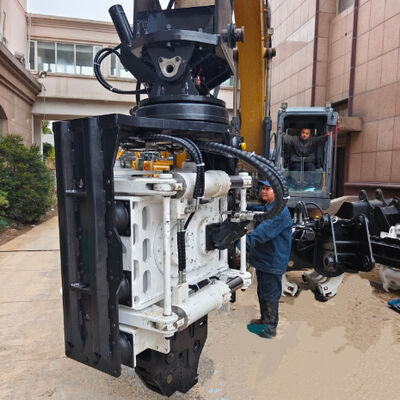

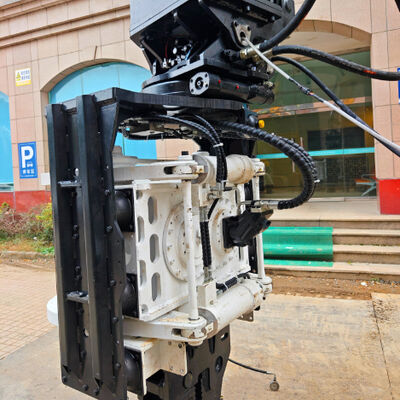

SV300 Yan Kavrama Kazık Çakma Makinesi – 25‑32 tonluk Ekskavatörler için Çift Pompalı Akış Birleştirme Sistemi ve Entegre Kontrol Valfı Düzeneği

SV300 Yan Kavrama Kazık Çakma Makinası, 25-32 tonluk ekskavatörler için tasarlanmış hidrolik titreşimli bir ataşmandır. Fabrika yenilemeleri, köprü alt geçitleri, tünel genişletmeleri ve kentsel altyapı projeleri gibi alçak tavanlı ve dar alanlardaki çelik sac kazıkların, H-kirişlerin ve boru kazıklarının çakılması ve çıkarılması için tasarlanmış SV serimize aittir. SV300 beş gelişmiş hidrolik ve yapısal özelliği bünyesinde barındırır: çift pompalı akış birleştirme sistemi, entegre kontrol valfi düzeneği, yüksek akışlı birleştirme valfi ünitesi, eksiksiz bir kapalı alan uyarlama çözümü ve yüksek frekanslı titreşim çıkışı (558 kN, 2300‑3000 rpm). Bu özellikler, olağanüstü güç, hassas kontrol ve geleneksel kazık çakma makinelerinin sığamadığı yerlerde çalışma yeteneği sunmak için birlikte çalışır.

SV300, iki aşamalı hidrolik güç yönetimine olanak tanıyan çift pompalı akış birleştirme sistemiyle donatılmıştır. Normal modda, tek bir pompa devresi, hafif istifleme veya çıkarma için yeterli akışı sağlayarak yakıt tasarrufu sağlar ve ısı oluşumunu azaltır. Yığın yoğun çakıl, sıkıştırılmış dolgu veya sert kil ile karşılaştığında sistem otomatik olarak ikinci bir pompadan gelen akışı birleştirerek titreşimli motora giden hidrolik gücü anında artırır. Bu, merkezkaç kuvvetini tam 558 kN'ye çıkararak SV300'ün, taşıyıcı makineyi yükseltmeye gerek kalmadan zorlu jeolojik koşulların üstesinden gelmesine olanak tanır. Birleştirme işlemi sorunsuz ve darbesiz olup hem kırıcıyı hem de ekskavatörü korur. Karışık toprak katmanlarında (nehir deltalarında ve alüvyonlu ovalarda yaygındır) çalışan operatörler için bu özellik üretkenliği önemli ölçüde artırır.

SV300, önde gelen uluslararası hidrolik markalarından ithal edilen entegre bir kontrol valfi tertibatına sahiptir. Bu kompakt valf bloğu tüm hidrolik fonksiyonları merkezileştirir: titreşimi başlatma/durdurma, eksantrik dönüş yönü, akış düzenlemesi, eğim kontrolü ve dönüş kontrolü. Her eylemin bağımsız kontrolü, bakımı ve sorun gidermeyi basitleştirir, harici hortum karmaşasını azaltır ve yanıt süresini artırır. Uzun hortumlarla birbirine bağlanan birden fazla ayrı vanaya sahip geleneksel sistemlerden farklı olarak entegre tasarım, sızıntı noktalarını en aza indirir ve basınç kayıplarını azaltır. Valf düzeneği 32 MPa çalışma basıncına uygun olup dahili basınç tahliyesi ve kavitasyon önleyici koruma içerir. Filo sahipleri için bu, daha az hidrolik arıza ve daha hızlı teşhis anlamına gelir.

İkili pompa birleştirme sistemini tamamlayan SV300, her iki pompadan gelen birleşik akışı yöneten özel bir yüksek akışlı birleştirme valf ünitesini içerir. Bu ünite, önemli bir basınç düşüşü olmadan 32 MPa'da 280 L/dak'ya kadar (SV300'ün maksimum çalışma akışı) işlemek üzere tasarlanmıştır. Yüksek akışlı valf ünitesi, uzun servis ömrü için hassas işlenmiş makaralar ve sertleştirilmiş yuvalar içerir. Operatör "yükseltme modunu" seçtiğinde, valf ünitesi iki pompa akışını sorunsuz bir şekilde birleştirmek için dahili geçişleri açar. Ünite ayrıca orantılı akış kontrolü sağlayarak operatörün titreşim frekansını 2300 ila 3000 rpm arasında değiştirmesine olanak tanır. Sonuç, yumuşak kilden yıpranmış kayaya kadar toprak koşullarına tam olarak uyan, pürüzsüz, ayarlanabilir güç dağıtımıdır.

SV300, eksiksiz bir kapalı alan uyarlama çözümü olarak tasarlanmıştır. Tasarımı, düşük tavan boşluğu ve dar erişimli iş sahalarında bulunan her türlü kısıtlamayı giderir:

• Yandan kavramalı kelepçeleme, uzun bir dikey lider ihtiyacını ortadan kaldırarak gereken baş üstü açıklığı 3,5 metreye kadar düşürür.

• Kompakt boyutlar (1343 × 1230 × 2923 mm), çekicin standart kapı aralıklarından ve yakın aralıklı duvarların arasına sığmasına olanak tanır.

• 360° sürekli dönüş ve ±30° çift yönlü eğim, ekskavatörü hareket ettirmeden hassas kazık konumlandırmaya olanak tanır.

• Değiştirilebilir kelepçe yuvaları, çelik sac kazıklar, H-kirişler ve boru kazıkları arasında aletsiz hızlı geçiş yapılmasına olanak tanır.

• Çift bağlama sistemi (yan kelepçe + alt kelepçe), aşırı eğim açılarında çalışırken bile yığını güvenli bir şekilde tutar.
  SV300, fabrika genişletmeleri, köprü alt geçitleri, iç mekan inşaatları veya kentsel hizmet hendekleri üzerinde çalışan müteahhitler için standart 25-32 tonluk bir ekskavatörü, başka hiçbir kazık çakıcının ulaşamayacağı alanlara erişebilen, yüksek manevra kabiliyetine sahip bir kazık çakma makinesine dönüştürür.

SV300, 558 kN'lik (eksantrik moment 5,6 kgm) merkezkaç kuvvetiyle 2300–3000 rpm'lik (akış kontrolüyle ayarlanabilir) yüksek frekanslı titreşim çıkışı sağlar. Yüksek frekanslı titreşim, kazık etrafındaki toprağı hızla sıvılaştırarak sürtünme direncini %75'e kadar azaltır. Temel faydalar şunları içerir:

• Hızlı nüfuz etme – 12 metrelik bir çelik levha kazık, orta yoğunlukta kum veya kilde 60-90 saniyede çakılabilir.

• Sorunsuz çıkarma – aylardır biriken yığınlar bile minimum çabayla çekilebilir.

• Daha az yanal titreşim – yatay kuvvetler ortadan kaldırılarak ekskavatör bomunu ve yakındaki yapıları korur.

• Daha düşük gürültü – yüksek frekans, akustik spektrumu rahatsız edici düşük frekanslı gürültüden uzaklaştırır.
  Ayarlanabilir frekans, operatörün her toprak katmanı için en uygun ayarı seçmesine olanak tanır: yakıt tasarrufu sağlamak amacıyla yumuşak topraklar için daha düşük frekans (2300‑2500 rpm), nüfuzu maksimuma çıkarmak amacıyla yoğun veya donmuş zemin için daha yüksek frekans (2700‑3000 rpm).

• Güneydoğu Asya – Kentsel altyapı projeleri genellikle karışık toprak koşullarına (yumuşak kilden yoğun kuma) sahiptir. Çift pompalı akış birleştirme sistemi ve yüksek akışlı birleştirme valf ünitesi, taşıyıcıyı aşırı boyutlandırmadan talep üzerine güç sağlar. Kapalı alan uyarlama çözümü, mevcut üst geçitlerin altında ve binalar arasında istiflemeye olanak tanır.

• Hindistan – Maliyete duyarlı yükleniciler, hortum sızıntılarını ve bakım kesintilerini azaltan entegre kontrol valfi tertibatından faydalanıyor. Yüksek frekanslı titreşim çıkışı, Deccan platosu ve Ganj ovasının çeşitli topraklarında verimli bir şekilde çalışır. Kompakt tasarım, dar kırsal yollar ve köprü alt geçitleri için idealdir.

• Rusya – Soğuk iklimler ve uzak alanlar güvenilir hidrolik gerektirir. Entegre valf düzeneği ve ikili pompa birleştirme sistemi, uygun akışkanlarla düşük sıcaklıklarda tutarlı bir şekilde çalışır. Kapalı alan uyarlama çözümü, erişimin kısıtlı olduğu boru hattı ankraj blokları ve permafrost temelleri için çok değerlidir.

C: Çift pompalı akış birleştirme sistemi, iki hidrolik pompanın (tipik olarak ekskavatörün ana ve yardımcı devrelerinden gelen) çıkışını birleştirir. Standart modda, enerji tasarruflu çalışma için bir pompa akış sağlar. Sert toprakla karşılaştığınızda sistem ikinci pompayı birleştirerek kırıcıya giden akışı iki katına çıkarır ve merkezkaç kuvvetini tam 558 kN'ye çıkarır.

C: Entegre kontrol vanası düzeneği, birden fazla ayrı vanayı ve uzun hortumu tek, kompakt bir blokla değiştirir. Bu, potansiyel sızıntı noktalarını azaltır, sorun gidermeyi basitleştirir ve yanıt süresini artırır. Tüm işlevler (titreşim başlatma/durdurma, döndürme, eğme, akış kontrolü) tek bir ünite üzerinden kontrol edilir.

C: Birlikte çalışıyorlar. Çift pompalı akış birleştirme sistemi, iki pompa akışını birleştiren genel hidrolik devreyi ifade eder. Yüksek akışlı birleştirme vanası ünitesi, birleştirme işlemini gerçekleştiren ve kombine akışı 280 L/dk'ya kadar düzenleyen özel vana bileşenidir. Her ikisi de SV300'ün tasarımına entegre edilmiştir.

C: Yandan kavramalı kenetlemeyi (dikey lider yok), kompakt boyutları (1,34 m uzunluk, 1,23 m genişlik, 2,92 m yükseklik), 360° sürekli dönüş, ±30° eğim ve hızlı değiştirilebilen kelepçe sistemini birleştirir. Geleneksel kazık çakma makinelerinin gidemediği yerler olan 3,5 m'lik tavanların altında ve yalnızca 1,3 m aralıklı duvarların arasında çalışabilirsiniz.

C: Çoğu toprak türü için evet. Yüksek frekanslı titreşim çıkışı (2300‑3000 rpm), toprağı düşük frekanstan (1500‑2000 rpm) daha hızlı sıvılaştırır. Aynı zamanda daha az yanal titreşim ve daha az algılanan gürültü üretir. SV300'ün ayarlanabilir frekansı, yakıttan tasarruf etmek için yumuşak toprakta daha düşük devir/dakika kullanmanıza ve maksimum nüfuz için yoğun toprakta daha yüksek devir/dakika kullanmanıza olanak tanır.

A: Değiştirilebilir kelepçe yuvalarıyla: U tipi ve Z tipi çelik sac kazıklar (12‑15 m'ye kadar), 350 mm'ye kadar H kirişler ve 600 mm çapa kadar dairesel boru kazıkları.

A: Hidrolik hızlı bağlantı elemanı ve iki yardımcı devre (çift pompa birleştirme için) veya 280 L/dak'ya kadar akışa sahip en az bir devre bulunan herhangi bir 25-32 tonluk ekskavatör (Komatsu, Hitachi, SANY, XCMG, Liugong, vb.). Kurulum genellikle bir gün sürer.
