Yüksek Akışlı Birleştirme Valf Birimi ve Entegre Kontrol Valf Montajı ile Hidrolik Çarpışma Çekici

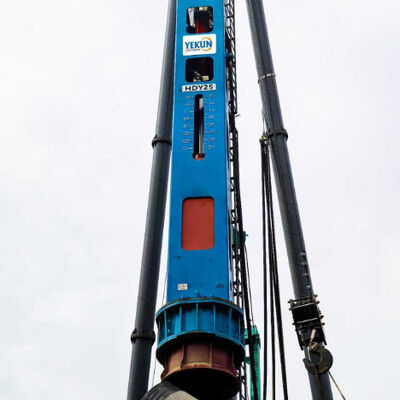

HDY25 Hidrolik darbeli kırıcı, Güneydoğu Asya, Hindistan ve Rusya'daki en zorlu kazık çakma projeleri için tasarlanan HDY serimizin amiral gemisi modelidir. 375 kN·m'lik maksimum vuruş enerjisi, 25.000 kg'lık vuruş gövdesi ve gelişmiş hidrolik yeniliklerle HDY25, eşsiz üretkenlik sunar. Bu makine beş önemli mühendislik atılımını bünyesinde barındırmaktadır: yüksek akışlı birleştirme valf ünitesi, entegre kontrol valfi düzeneği, kendinden yağlamalı yatak, düşük bakım ihtiyacı, hassas konumlandırma servo kontrolü ve düşük bakım maliyetli tasarım. Bu özellikler bir arada, tropik sıcaklardan Sibirya donlarına kadar aşırı iklimlerde güvenilir çalışmayı sağlar.

HDY25, benzersiz bir pompa dizisi tarafından desteklenmektedir: iki adet Rexroth A11VLO260 değişken deplasmanlı eksenel pistonlu pompa ve seri bağlı bir Parker T67DB çift kanatlı pompa. Yüksek akışlı birleştirme valf ünitesi, çekiç döngüsünün kaldırma aşaması sırasında üç pompanın tamamının çıkışını akıllı bir şekilde birleştirir. Bu valf ünitesi, 25 tonluk pistonu hızla yükselterek silindire 900 L/dk'ya kadar (D550 güç istasyonundan) yönlendirir. Düşürme aşaması sırasında, yüksek akışlı birleştirme vanası ünitesi, enerji tasarrufu sağlamak ve aşırı ısınmayı önlemek için akışı azaltır. Sonuç, geleneksel tek pompalı kırıcılara kıyasla %25 daha hızlı çevrim süresidir ve bu da doğrudan vardiya başına daha fazla kazık çakılması anlamına gelir.

HDY25'in hidrolik devresinin merkezinde, doğrudan silindir bloğuna monte edilen entegre kontrol valfi düzeneği bulunur. Bu düzenek, kartuş valflerini, solenoid valfleri ve sıra valflerini kompakt bir manifoldda barındırır. Entegre kontrol valfi düzeneği harici hortumları ve potansiyel sızıntı noktalarını ortadan kaldırır. Solenoid valf kontrolörden bir elektrik sinyali aldığında, kartuş valfi anında açılır ve pistonun yer çekimi ve yüksek yağ basıncı altında hızlanmasını sağlar. Sıralama valfi, düşme başlamadan önce kaldırma aşamasının tamamen tamamlanmasını sağlar. Bu entegre kontrol valfi düzeneği tepki süresini 50 milisaniyenin altına indirerek operatöre her darbede hassas komut verir.

HDY25 tozlu, çamurlu ve aşındırıcı ortamlarda çalışır. Aşınmayı önlemek için çekiç göbeği kılavuzları, kendinden yağlamalı rulman, az bakım gerektiren bileşenlerle donatılmıştır. Bu rulmanlar katı yağlayıcılarla emprenye edilmiş yüksek mukavemetli bronzdan yapılmıştır. Geleneksel gresle yağlamalı rulmanların aksine, kendinden yağlamalı rulmanın az bakım gerektiren tasarımı, günlük gresleme gerektirmez. Yüksek darbe yüklerine ve sıcaklık dalgalanmalarına tutukluk yapmadan dayanır. Rus kazık çakma yüklenicilerinden alınan saha verileri, kendinden yağlamalı rulmanların az bakım gerektirmesinin kılavuz hizmet ömrünü %300 uzattığını ve rutin bakım süresini %80 kısalttığını gösteriyor. Yüksek neme ve aşındırıcı siltlere sahip Güneydoğu Asya projeleri için bu özellik ezber bozan bir özelliktir.

Modern kazık çakma sadece güç değil aynı zamanda hassasiyet de gerektirir. HDY25, elektrik sistemine entegre edilmiş hassas konumlandırma servo kontrolüne sahiptir. Bir kontrolör, silindirdeki strok sensörlerinden gerçek zamanlı geri bildirim alır. Hassas konumlandırma servo kontrol algoritması, piston strok uzunluğunu ±5 mm doğrulukla düzenlemek için solenoid valf zamanlamasını ayarlar. Operatörler, kontrol paneli aracılığıyla belirli bir strok ayarlayabilir; örneğin, hassas son vuruşlar için daha kısa bir strok veya maksimum enerji için tam 1500 mm'lik bir strok. Bu hassas konumlandırma servo kontrolü, kazık başlığının hasar görmesini önler, malzeme israfını azaltır ve eğimli zeminde bile dikey hizalamayı sağlar. Hindistan'daki köprü temellerinde veya Endonezya'nın yüksek bina projelerinde bu düzeyde bir kontrol çok değerlidir.

HDY25'in her bileşeni uzun vadeli masrafları en aza indirecek şekilde seçilmiştir. Düşük bakım maliyetli tasarım, uluslararası alanda kanıtlanmış parçalarla başlar: Trelleborg silindir contaları (5000 saatin üzerinde hizmet ömrü), Hedrick dönüş filtreleri (10 μm mutlak filtreleme) ve Rexroth pompaları (10.000 saat boyunca test edilmiştir). Düşük bakım maliyetli tasarım ayrıca, hidrolik yağ sıcaklığını 45°C ortam koşullarında bile 65°C'nin altında tutan, termostatik kontrollü, büyük kapasiteli üçü bir arada yağ soğutucuyu da içerir; daha soğuk yağ, daha uzun conta ve pompa ömrü anlamına gelir. Güç istasyonunda, pompa kavitasyonunu ve motor ısı stresini azaltan, yükseğe monte edilmiş bir yakıt deposu ve cebri dahili havalandırma bulunur. Genel olarak, düşük bakım maliyetli tasarım, rakip hidrolik kırıcılarla karşılaştırıldığında yıllık bakım maliyetlerini tahmini olarak %35 oranında azaltır.

Güneydoğu Asya için (Endonezya, Tayland, Vietnam, Filipinler):

• Kendinden yağlamalı rulman, az bakım gerektirir, günlük yağlama gerektirmeden yüksek nem ve aşındırıcı topraklarla baş eder.

• Yüksek akışlı birleştirme valf ünitesi, yumuşak zemin kazıklama için hızlı döngü sağlar.

• Düşük bakım maliyetli tasarım, hizmetin az olduğu uzak adalarda arıza süresini azaltır.

Hindistan için:

• Hassas konumlandırma servo kontrolü, değişken siyah pamuklu toprak ve kaya katmanlarında hav bütünlüğünü sağlar.

• Entegre kontrol valfi düzeneği, güç dalgalanmalarında bile güvenilir anahtarlama sunar.

• Düşük bakım maliyetli tasarım, fiyata duyarlı yüklenicilerin işletme maliyetlerini azaltır.

Rusya için:

• Kendinden yağlamalı rulman, az bakım gerektirir, sıfırın altındaki sıcaklıklarda gres kalınlaşması olmadan çalışır.

• Yüksek akışlı birleştirme valf ünitesi, ağır donmuş zeminde güç yoğunluğunu korur.

• Trelleborg contalı sağlam yapı soğuk sızıntıları önler.

S1: Yüksek akışlı birleştirme valf ünitesinin çift pompalı akış birleştirme sisteminden farkı nedir?
C: Yüksek akışlı birleştirme valf ünitesi, üç pompa kaynağını (iki eksenel piston + bir kanatlı pompa) optimize edilmiş tek bir akış akışında birleştirir; ikili pompa sistemi ise yalnızca ikisini birleştirir. Bu, HDY25'e daha hızlı piston kaldırma için daha yüksek tepe akışı (900 L/dak) sağlar.

S2: Entegre kontrol valfi grubunu geleneksel valf bloklarından daha güvenilir kılan şey nedir?
C: Harici boruları ortadan kaldırır, basınç düşüşünü azaltır ve solenoid ve kartuş valflerini tek bir manifoldda merkezileştirir. Daha az bağlantı, daha az sızıntı ve daha hızlı yanıt anlamına gelir.

S3: Kendinden yağlamalı yatağın bakımı için az bakım gerektiren özel aletlere ihtiyacım var mı?
C: Hayır. Bu rulmanlar yağlama aleti gerektirmez. Rutin kontroller sırasında muayene görsel olarak yapılır. Değiştirme aralıkları genellikle 4000–5000 saattir.

S4: Hassas konumlandırma servo kontrolü engebeli zemini telafi edebilir mi?
C: Evet. Sistem, operatörün ilk hizalama darbeleri için azaltılmış bir strok ayarlamasına olanak tanır. Strok sensörü, tutarlı darbe enerjisini korumak için kapalı döngü geri bildirimi sağlar.

S5: Düşük bakım maliyetli tasarım, garantiyi ve parça bulunabilirliğini nasıl etkiler?
C: Tüm ana bileşenleri (contalar, filtreler, pompalar, valfler) Singapur, Mumbai ve Moskova'daki bölgesel depolarda stokluyoruz. Standart garanti 12 ay veya 2000 saattir.

HDY25 Hidrolik darbeli kırıcı, yüksek akışlı birleştirme valf ünitesi, entegre kontrol valfi düzeneği, kendinden yağlamalı rulmanın az bakım gerektirmesi, hassas konumlandırma servo kontrolü ve düşük bakım maliyetli tasarımı sayesinde sınıfında lider performans sunar. İster bir Rus petrokimya tesisinde çelik boru kazıklarını çakıyor olun, ister Hindistan'daki bir metro genişletme tesisinde prefabrik beton kazıklarını, ister Tayland'daki bir güneş enerjisi çiftliğinde fotovoltaik kazık temellerini çakıyor olun, HDY25 ihtiyacınız olan gücü, hassasiyeti ve ekonomiyi sunar. Tesise özel öneriler ve rekabetçi bir fiyat teklifi için bizimle iletişime geçin.
