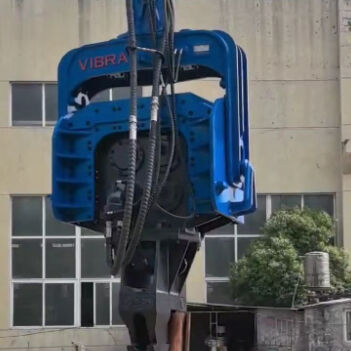

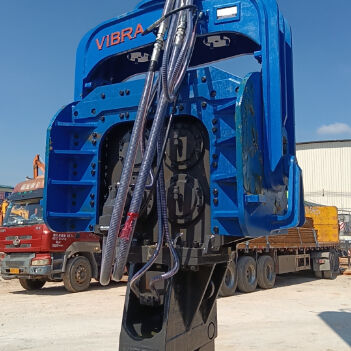

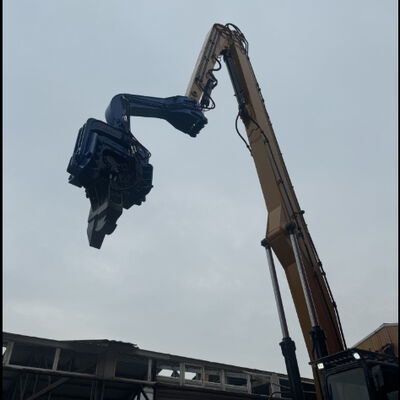

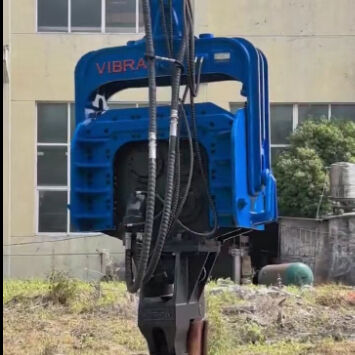

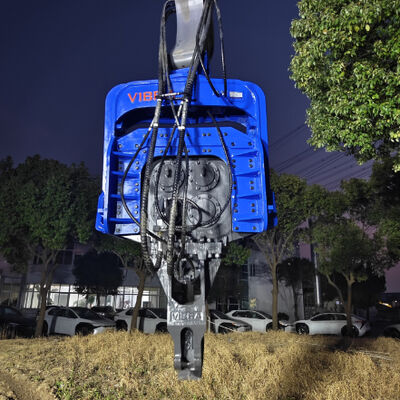

FV-700 Çift Pompalı Akış Birleştirme Sistemi Kazık Çakma – Düşük Bakım Maliyetli Tasarım ve 915 kN Darbe Kuvveti

  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force
  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force
  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force
  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force
  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force
Menşe yeri Çin
Marka adı VIBRA
Sertifika ISO 9001:2015
Model numarası FV-700
Min sipariş miktarı 1 Takım
Fiyat pazarlık edilebilir
Ambalaj bilgileri 4 ila 10 cbm ， palet ve ahşap kutular
Teslim süresi 7-30 gün
Ödeme koşulları T/T
Yetenek temini 15 takım/ay
Ürün ayrıntıları
Titreşim frekansı 2600 devir eksantrik an 12,3 kgm
Çalışma Basıncı 32 MPa İş akışı 380 L/dak
Merkezkaç kuvveti 915 deniz mili Maksimum Kazık Uzunluğu 24 m
Kol Ağırlığı 1000 kg Çekiç Ağırlığı 3850 kilo
Uygun ekskavatör 65~75 Ton
Vurgulamak

Yüksek Torklu Hidrolik Kazık Çakma Makinesi

,

Dört eksantrik pil sürücüsü

,

65-75T Ekskavatör Kazık Çakma Makinesi
Mesaj bırakın
Ürün Açıklaması
giriiş

FV-700, 65-75 tonluk ekskavatörler için tasarlanmış, büyük çelik levha yığınlarını, çelik mahfazaları ve uzunluğu 24 metreye kadar PC hibrit yığınları çakmak ve çıkarmak için tasarlanmış, ağır hizmet tipi Dört eksantrik mekanizmalı bir kazık çakma sistemidir. Bu makine, talep üzerine hidrolik akışı 380 L/dk'dan 700 L/dk'ya (1,5 inç borularla) çıkaran ve yoğun kaya kili, yıpranmış kaya ve derin permafrostun üstesinden gelmek için olağanüstü tahrik kuvveti (915 kN) sağlayan çift pompalı akış birleştirme sisteminden yararlanır. Dişli kutusunun içinde entegre rulman kendinden yağlama sistemine sahip olan düşük bakım maliyetli tasarım, günlük yağlamayı ortadan kaldırır, rulman ömrünü önemli ölçüde uzatır ve toplam sahip olma maliyetini azaltır. Düşük gürültülü, çevre dostu çalışma özelliğiyle (hidrolik tahrikli ve dizel kırıcılara karşı) FV-700, katı kentsel ve çevresel gürültü düzenlemelerini karşılar. Muazzam gücüne rağmen, kompakt yapıdaki kapalı alan tasarımı, genel boyutları minimumda tutarak, geleneksel büyük kazık çakma makinelerinin sığamadığı sıkışık liman sahalarında, köprü ayaklarında ve endüstriyel alanlarda çalışmasına olanak tanır. Alman FAG yatakları, orijinal Parker motorları, süper güçlü çelik döküm kelepçe (650 kN sıkma kuvveti) ve elektronik kontrol sistemi ile donatılan FV-700, Güneydoğu Asya, Hindistan ve Rusya'daki mega altyapı projeleri için nihai çözümdür.

Temel Özellikler ve Avantajlar (5 Anahtar Kelimenin Bütünleştirilmesi)
Özellik Büyük Ölçekli Kazık Projelerine Faydası
Dört eksantrik mekanizma sistemi Dört eksantrik ağırlık zıt çiftler halinde dönmektedir. Yatay kuvvetler tamamen iptal edilerek yanal titreşim en aza indirilir ve ekskavatör korunur. Dikey kuvvetlerin toplamı 915 kN'lik saf darbe üretir. İki eksantrik tasarımlara göre 24 m'lik kazıkları daha düz, daha hızlı ve operatörü daha az yorarak çakır.
Çift pompalı akış birleştirme sistemi 380 L/dak'lık standart akış, normal topraklarda kullanılabilir. Zemin sertleştiğinde (çakıl mercekleri, aşınmış kaya, kalıcı don), ikili pompa akışını birleştirmek için birleştirme vanasını etkinleştirin; akışı 700 L/dak'ya yükseltin ve tahrik kuvvetini ~%40 artırın. Daha büyük bir taşıyıcıya gerek yok.
Düşük bakım maliyetli tasarım Şanzıman, tüm yatakları yıkayan sürekli bir yağ sirkülasyon sistemine sahiptir. Ulaşılması zor noktaların günlük olarak yağlanması gerekmez. Yağ değişim aralıkları 1000 saattir. Geleneksel gresli rulmanlarla karşılaştırıldığında bakım işçiliği %80 oranında azalır ve rulman ömrü 3 kat uzar; bu da toplam sahip olma maliyetini önemli ölçüde azaltır.
Düşük gürültülü çevre dostu çalışma Hidrolik tahrik, dizel çekiçlerin sağır edici darbe gürültüsünü ortadan kaldırır. Operatör konumundaki tipik ses seviyesi 85 dB'nin altındadır; yerleşim bölgelerinde, hastanelerin yakınında veya ekolojik açıdan hassas alanlarda gece çalışması için yeterince düşüktür. İnşaat gürültüsüne ilişkin IFC çevre standartlarını karşılar.
Kompakt yapı kapalı alanlar 915 kN'lik kuvvete rağmen FV-700 ince profilini korur (kol ağırlığı yalnızca 1000 kg, çekiç ağırlığı 3850 kg). Kısa toplam uzunluk, palplanş batardolarının içinde, köprü tabliyelerinin altında veya yakın aralıklı kazıklar arasında çalışmaya olanak sağlar. Büyük boyutlu dönüş yarıçapına gerek yoktur.

Katalogdan ek özellikler (FV-700):

  • Titreşim frekansı: 2600 rpm

  • Eksantrik moment: 12,3 kgm

  • Çalışma basıncı: 32 MPa

  • Standart akış: 380 L/dak | Birleştirme akışı: 700 L/dak'ya kadar

  • Merkezkaç kuvveti: 915 kN

  • Maksimum kazık uzunluğu: 24 m

  • Kol ağırlığı: 1000 kg | Çekiç ağırlığı: 3850 kg

  • Uygun ekskavatör: 65–75 ton

  • Sıkıştırma kuvveti: 650 kN (çelik döküm kelepçe, 160‑180 mm silindirler)

  • Elektronik kontrol sistemi, Alman FAG yatakları, orijinal Parker motorları

Teknik Parametreler – FV-700
Parametre Değer
Titreşim Frekansı 2600 dev/dak
Eksantrik An 12,3 kgm
Çalışma Basıncı 32 MPa
Standart Akış 380 L/dak
Birleştirme Akışı (çift pompa) 700 L/dak'ya kadar
Merkezkaç kuvveti 915kN
Maks. Kazık Uzunluğu 24 m
Kol Ağırlığı 1000 kg
Çekiç Ağırlığı 3850 kilo
Uygun Ekskavatör 65 – 75 ton
Maksimum Sıkma Kuvveti 650kN
Neden Güneydoğu Asya, Hindistan ve Rusya için FV-700

Güneydoğu Asya (mega liman terminalleri, derin temeller, karışık topraklar)

Hindistan (büyük köprü iskeleleri, ağır metro viyadükleri, değişken jeoloji)

  • 915 kN darbeye sahip dört eksantrik mekanizma sistemi, Deccan Platosu'nun bazalttan alüvyona kadar karma zeminini idare ediyor.

  • Çift pompalı akış birleştirme sistemi, Batı Ghats ve Orta Hindistan'da yaygın olan yıpranmış kaya ve çakıl katmanlarının üstesinden gelir.

  • Kompakt yapı kapalı alanlarKöprü ayağı inşaatı için batardoların içine sığar ve vince monteli çekiçlere olan ihtiyacı ortadan kaldırır.

  • Düşük bakım maliyetli tasarım, sınırlı bakım erişimiyle makinelerin uzak köprü sahalarında güvenilir şekilde çalışmasını sağlar.

Rusya (permafrost, derin endüstriyel yığınlar, Arktik koşullar)

  • Düşük bakım maliyetli tasarım, soğuk havalarda yağlamayı ortadan kaldırır; sürekli yağ banyosu, düşük sıcaklıktaki hidrolik sıvıyı kullanarak rulmanların -30°C'de aç kalmasını önler.

  • Çift pompalı akış birleştirme sistemi, donmuş aktif katmanları ve buz bakımından zengin permafrostu kırmak için gereken ekstra gücü sağlar.

  • Alman FAG rulmanlara ve düşük sıcaklık contalarına sahip dört eksantrik mekanizma sistemi Arktik koşullarda güvenilir şekilde çalışır.

  • Düşük gürültülü çevre dostu çalışma, toplulukları rahatsız etmeden Norilsk veya Yakutsk gibi şehirlerdeki yerleşim alanlarının yakınında kazık yapılmasına olanak tanır.

SSS (Sıkça Sorulan Sorular)
S1: Dört eksantrik mekanizma sistemi havın düzgünlüğünü nasıl artırır?
Cevap: Dört eksantrik mekanizmalı sistemde iki çift eksantrik ağırlık zıt yönlerde dönmektedir. Yatay bileşenler birbirini iptal ederek neredeyse hiç yanal titreşim üretmez. Dikey bileşenler bir araya gelerek saf dikey etki sağlar. Bu, 24 m uzunluğundaki kazıkların doğrudan zemine çakılması için kritik önem taşıyan yığının sallanmasını veya bükülmesini önler ve iki eksantrik çekiçlere kıyasla reddedilme oranlarını %30'un üzerinde azaltır.
S2: Çift pompalı akış birleştirme sistemini ne zaman etkinleştirmeliyim?
C: Standart 380 L/dak'lık akışın en az 5 m/dak'lık bir penetrasyon hızını koruyamadığı durumlarda çift pompalı akış birleştirme sistemini kullanın. Tipik senaryolar: yoğun bir çakıl merceğine, yıpranmış kaya katmanına veya permafrost'a girmek. Birleştirme valfi akışı 700 L/dak'ya çıkararak uyarma kuvvetini ~650 kN'den 915 kN'ye çıkarır. Sert katman geçildikten sonra yakıttan tasarruf etmek için standart akışa geri dönün.
S3: Düşük bakım maliyetli tasarımı bu kadar etkili kılan şey nedir?
C: Geleneksel kazık çakma makineleri, genellikle ulaşılması zor yerlerde olmak üzere 6-10 dayanma noktasının günlük olarak yağlanmasını gerektirir. FV-700'ün düşük bakım maliyetli tasarımı, dişli kutusunun içinde kapalı devre bir yağ sirkülasyon sistemi kullanır. Rulmanlar sürekli olarak yağ banyosundadır, hiçbir zaman elle yağlamaya ihtiyaç duymazlar ve üç kata kadar daha uzun süre dayanırlar. Bu, bakım işçiliğini %80 oranında azaltır, gres imha maliyetlerini ortadan kaldırır ve eksik greslemeden kaynaklanan rulman arızalarını önler.
S4: 915 kN'de düşük gürültülü çevre dostu çalışma gerçekten mümkün mü?
C: Evet. FV-700 darbeye dayalı değil, hidrolik olarak çalıştırılır. Ses, toprağın sıvılaşma gürültüsüyle birleşen yumuşak bir hidrolik uğultudan oluşur; tipik olarak 7 metrede 80-85 dB'dir. Eşdeğer güce sahip dizel çekiçler (örneğin, 10 tonluk çekiçler) 110 dB'i aşar. Düşük gürültülü çevre dostu çalışma, pahalı akustik bariyerler olmadan gürültüye duyarlı alanlarda çalışmanıza olanak tanır ve genellikle yerel gürültü yönetmelikleri uyarınca gece vardiyalarına izin verir.
S5: Kompakt yapıdaki kapalı alan tasarımı ne kadar kompakttır?
C: FV-700'ün toplam yüksekliği (kelepçe dahil) yaklaşık 2,5 m'dir ve genişliği (kazık hariç) 1,5 m'nin altındadır. Bu kompakt yapıdaki kapalı alan tasarımı, 2,5 m kadar dar palplanş batardolarının içinde, 3 m açıklığa sahip köprü tabliyelerinin altında veya 2 m aralıklı mevcut kazık sıraları arasında çalışmasına olanak tanır. Geleneksel bir vinçle asılı titreşimli kırıcının çok daha fazla alana ihtiyacı vardır.
S6: FV-700 için hangi ekskavatör boyutu gereklidir?
C: FV-700, 65-75 tonluk ekskavatörlere uyar. 32 MPa'da 380 L/dak'lık bir hidrolik akış gerektirir (700 L/dak'ya kadar birleştirme kapasitesiyle). Uyumlu modeller arasında Komatsu PC650‑PC700, Hitachi ZX650‑ZX750, Liebherr R960‑R980, Sany SY650‑SY750 ve benzer sınıftaki taşıyıcılar bulunur.
S7: FV-700 24 metreden uzun kazıkları çakabilir mi?
C: FV-700, maksimum 24 m kazık uzunluğuna göre derecelendirilmiş olsa da, dört eksantrik seri, 32 m'ye kadar kazık çakma kapasitesine sahip daha büyük modelleri (FV-800 ve FV-900) içerir. Kazık tipinize ve zemin koşullarınıza göre özel öneriler için bizimle iletişime geçin.
S8: Düşük bakım maliyetli tasarım Sibirya'da uzaktan yapılan işlere nasıl fayda sağlar?
C: Sibirya'nın uzak bölgelerinde, rulmanları greslemek için her hafta bir bakım teknisyeni göndermek lojistik açıdan zor ve pahalıdır. Düşük bakım maliyetli tasarım yalnızca yılda iki kez yağ değişimi gerektirir. Yalıtımlı sistem aynı zamanda toz ve kardan kaynaklanan kirlenmeyi de önleyerek sıcaklıklar -40°C'ye düştüğünde bile (uygun hidrolik yağıyla) güvenilir çalışma sağlar.
S9: Çift pompalı akış birleştirme sistemi eski makinelere uyarlanabilir mi?
C: Sistem, FV-700'ün elektronik kontrolüne ve hidrolik manifolduna entegre edilmiştir. Bu, bağımsız bir eklenti değildir. Ancak eski FV serisi makineler fabrikamızda bu spesifikasyona yükseltilebilir. Yenileme fizibilitesi için lütfen servis departmanımızla iletişime geçin.
