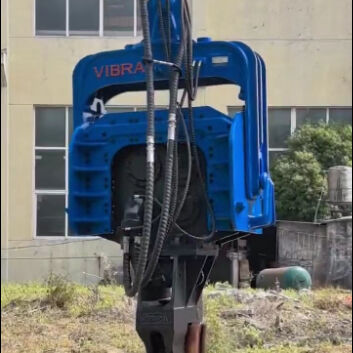

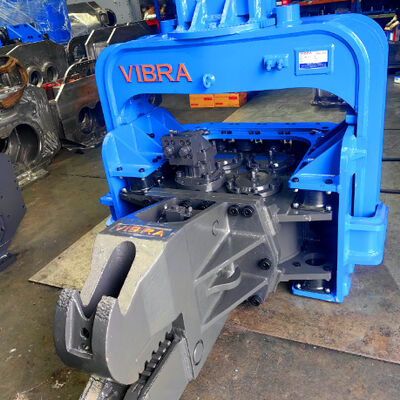

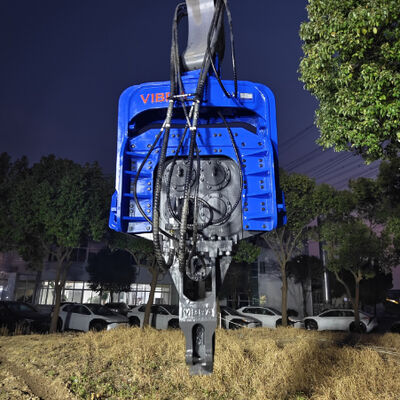

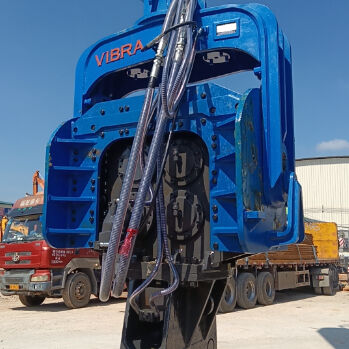

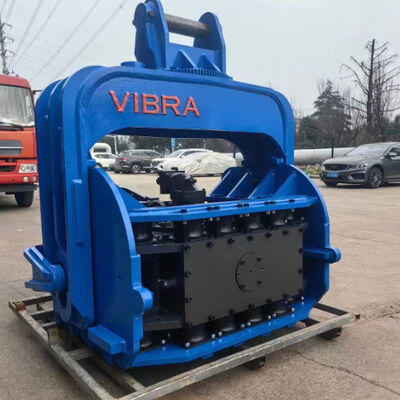

Yüksek Akışlı Birleştirme Valf Birimi Pil Sürücüsü (High-Flow Merging Valve Unit Pile Driver)

  • High-Flow Merging Valve Unit Pile Driver – Four Eccentric Pile Driver With Integrated Control Valve Assembly
  • High-Flow Merging Valve Unit Pile Driver – Four Eccentric Pile Driver With Integrated Control Valve Assembly
  • High-Flow Merging Valve Unit Pile Driver – Four Eccentric Pile Driver With Integrated Control Valve Assembly
  • High-Flow Merging Valve Unit Pile Driver – Four Eccentric Pile Driver With Integrated Control Valve Assembly
  • High-Flow Merging Valve Unit Pile Driver – Four Eccentric Pile Driver With Integrated Control Valve Assembly
Menşe yeri Çin
Marka adı VIBRA
Sertifika ISO 9001:2015
Model numarası FV-600
Min sipariş miktarı 1 Takım
Fiyat pazarlık edilebilir
Ambalaj bilgileri 4 ila 10 cbm ， palet ve ahşap kutular
Teslim süresi 7~30 gün
Ödeme koşulları T/T
Yetenek temini 15 takım/ay
Ürün ayrıntıları
Titreşim Frekansı 2700 devir eksantrik an 10,2 kgm
Çalışma Basıncı 32 MPa İş akışı 350 L/dak
Merkezkaç kuvveti 818 Kn Maksimum Kazık Uzunluğu 21 m
Kol Ağırlığı 900 kg Çekiç Ağırlığı 3750 kilo
Uygun ekskavatör 50 ~ 65 Ton
Vurgulamak

1500kN güç pil sürücüsü

,

Dört tekerlekli elektrikli şasi pil sürücüsü

,

Garanti ile eksantrik yığın sürücüsü
Mesaj bırakın
Ürün Açıklaması
giriiş

FV-600, 50-65 tonluk ekskavatörler için tasarlanmış, büyük çelik levha yığınlarını, çelik mahfazaları ve uzunluğu 21 metreye kadar olan PC hibrit kazıklarını çakmak ve çıkarmak için tasarlanmış ağır hizmet tipi Dört eksantrik kazık çakma makinesidir. Bu makine, en zorlu zemin koşullarının üstesinden gelmek için yüksek frekanslı titreşim çıkışını (2700 rpm) sağlam hidrolik güçle birleştirir. Şanzımanın içine entegre edilen kendinden yağlamalı rulman az bakım sistemi, rulman ömrünü önemli ölçüde uzatır ve sürekli ağır çalışma koşullarında çekirdek stabilitesi sağlar. Yüksek akışlı birleştirme valf ünitesiyle donatılan FV-600, gerektiğinde maksimum uyarma kuvveti için akışı 700 L/dak'ya (1,5 inç gövde boruları ile) artırabilir. Entegre kontrol valfi düzeneği, her eylemin bağımsız kontrolünü sağlayarak bakımı basitleştirir ve bileşen ömrünü uzatır. Alman FAG yatakları, orijinal Parker motorları ve süper güçlü çelik döküm kelepçesi (650 kN sıkma kuvveti) ile FV-600, Güneydoğu Asya, Hindistan ve Rusya'daki büyük ölçekli altyapı projeleri için en üst düzey kazık çakma çözümüdür.

Temel Özellikler ve Avantajlar (5 Anahtar Kelimenin Bütünleştirilmesi)
Özellik Büyük Ölçekli Kazık Projelerine Faydası
Dört eksantrik kazık çakıcı Patentli dört eksantrik mekanizma mükemmel dengeli titreşim sağlar. Yatay kuvvetler birbirini götürürken dikey kuvvetler toplanır ve minimum yanal hareketle maksimum etki üretilir. Uzun yığınları (21 m'ye kadar) düz ve doğru şekilde çakarak reddetme oranlarını azaltır.
Yüksek frekanslı titreşim çıkışı(2700 dev/dak) Hızlı toprak sıvılaşması sürtünmeyi önemli ölçüde azaltır. Sert kil, yoğun kum ve donmuş katmanlara standart çekiçlerden %30-40 daha hızlı nüfuz eder. Büyük altyapı projelerini programa uygun tutar.
Kendinden yağlamalı rulman az bakım gerektirir Dahili yağlama devresi tüm yataklara sürekli olarak yağ sağlar. Ulaşılması zor noktaların günlük olarak yağlanmasını ortadan kaldırır, rulman ömrünü önemli ölçüde uzatır ve aşırı yükler altında çekirdek stabilitesini korur. Sınırlı bakım olanaklarına sahip uzak iş sahaları için mükemmeldir.
Yüksek akışlı birleştirme valf ünitesi Büyük akışlı birleştirme valfi, hidrolik akışı 700 L/dak'ya (standart 350 L/dak) çıkarır. Etkinleştirildiğinde beklenmedik sert katmanların üstesinden gelmek için uyarma kuvvetini artırır. 1,5 inç'e kadar büyütülmüş gövde boruları basınç kaybını azaltır. Buzullu veya aşınmış kayalarda derin kazık çakmak için idealdir.
Entegre kontrol valfi tertibatı Kelepçe, döndürme ve titreşim için bağımsız valf bölümlerine sahip tam elektronik kontrol sistemi. Hassas çalışmaya izin verir, darbe yüklerini azaltır ve bileşen ömrünü uzatır. Kolay teşhis ve bakım – her fonksiyon ayrı ayrı kontrol edilebilir.

Katalogdan ek özellikler (FV-600):

  • Titreşim frekansı: 2700 rpm

  • Eksantrik moment: 10,2 kgm

  • Çalışma basıncı: 32 MPa

  • Standart akış: 350 L/dak | Birleştirme akışı: 700 L/dak'ya kadar

  • Merkezkaç kuvveti: 818 kN

  • Maksimum kazık uzunluğu: 21 m

  • Kol ağırlığı: 900 kg | Çekiç ağırlığı: 3750 kg

  • Uygun ekskavatör: 50–65 ton

  • Sıkıştırma kuvveti: 650 kN (çelik döküm kelepçe, 160‑180 mm silindirler)

  • Rulmanlar: Alman FAG | Motorlar: Orijinal Parker | Dişliler: Üst düzey bileşenler

Teknik Parametreler – FV-600
Parametre Değer
Titreşim Frekansı 2700 dev/dak
Eksantrik An 10,2 kgm
Çalışma Basıncı 32 MPa
Standart Akış 350 L/dak
Birleştirme Akışı (Yüksek akış valfi) 700 L/dak'ya kadar
Merkezkaç kuvveti 818kN
Maks. Kazık Uzunluğu 21 m
Kol Ağırlığı 900 kg
Çekiç Ağırlığı 3750 kilo
Uygun Ekskavatör 50 – 65 ton
Maksimum Sıkma Kuvveti 650kN
Neden Güneydoğu Asya, Hindistan ve Rusya için FV-600

Güneydoğu Asya (liman terminalleri, derin temeller, yumuşak ila orta dereceli toprak)

  • Dört eksantrik kazık çakıcı, Singapur tarzı derin limanlar veya Bangkok su baskını bariyerleri için uzun levha yığınlarının düz bir şekilde çakılmasını sağlar.

  • Kendinden yağlamalı rulman, az bakım gerektirir, düzenli yağlamanın zor olduğu tropik nem koşullarında arıza süresini azaltır.

  • Yüksek akışlı birleştirme valf ünitesi, beklenmedik yoğun kum katmanlarına çarptığında ekstra güç sağlar.

Hindistan (büyük köprü iskeleleri, metro viyadükleri, karma zemin)

  • Entegre kontrol valfi düzeneği hassas kelepçeleme ve titreşim kontrolü sağlar; bu, mevcut hassas yapıların yakınında çalışırken kritik öneme sahiptir.

  • Yüksek frekanslı titreşim çıkışı, yüksek hızlı demiryolu köprüleri için kazık yığmayı hızlandırarak proje sürelerini kısaltır.

  • Yüksek akışlı birleştirme valf ünitesi, Batı Ghats ve Deccan Platosu'nda yaygın olan yıpranmış kaya ve çakıl katmanlarının üstesinden gelir.

Rusya (permafrost, endüstriyel derin yığınlar, aşırı soğuk)

  • Kendinden yağlamalı rulman, az bakım gerektirir, soğuk havalarda yağlama zorluklarını ortadan kaldırır; günlük yağlama için operatörlerin -30°C'ye maruz kalmasına gerek yoktur.

  • Alman yataklarına ve düşük sıcaklık contalarına sahip dört eksantrik kazık çakma makinesi Arktik koşullarda güvenilir şekilde çalışır.

  • Yüksek akışlı birleştirme valf ünitesi, donmuş aktif katmanları ve permafrostu kırmak için gereken ekstra etkiyi sağlar.

SSS (Sıkça Sorulan Sorular)
S1: Dört eksantrik kazık çakıcının geleneksel iki eksantrik tasarımlara göre avantajı nedir?

C: Dört eksantrik kazık çakma makinesi üstün titreşim dengesi sağlar. Yatay kuvvetler neredeyse tamamen ortadan kalkar ve yanal hareketi ve ekskavatöre titreşim aktarımını en aza indirir. Dikey kuvvetler toplanarak darbe başına daha yüksek darbe enerjisi üretilir, bu da daha hızlı delmeye ve daha düz yığınlara olanak tanır; özellikle uzun yığınlar (21 m'ye kadar) için önemlidir.

S2: Kendinden yağlamalı rulman az bakım gerektiren sistem nasıl çalışır?

C: Şanzıman, tüm yataklara sürekli olarak yağlama sağlayan dahili bir yağ sirkülasyon devresi içerir. Bu, ulaşılması zor noktaların günlük olarak manuel olarak yağlanması ihtiyacını ortadan kaldırır, rulman ömrünü önemli ölçüde uzatır ve ağır, sürekli çalışma koşullarında bile çekirdek stabilitesini korur. Her 200 saatte bir düzenli yağ seviyesi kontrolleri yapılması tavsiye edilir.

S3: Yüksek akışlı birleştirme vanası ünitesi nedir ve ne zaman kullanmalıyım?

C: Yüksek akışlı birleştirme valf ünitesi, toplam akışı 700 L/dak'ya çıkarmak için iki hidrolik devreden gelen akışı birleştirir (veya pompa akışını artırır). Standart 350 L/dk'nın etkili bir şekilde nüfuz edemeyeceği, beklenmedik derecede sert zeminle (yoğun çakıl, yıpranmış kaya veya permafrost) karşılaştığınızda bunu kullanın. Kritik bölümler için geçici güç artışı sağlar.

S4: Entegre kontrol valfi tertibatı ne işe yarar?

C: Entegre kontrol valfi düzeneği, kelepçe açma/kapama, dönüş ve titreşimi bağımsız olarak kontrol eden kompakt, elektronik olarak yönetilen bir valf bloğudur. Her fonksiyonun hassas modülasyona olanak tanıyan kendi devresi vardır. Bu, şok yüklerini azaltır, operatör kontrolünü geliştirir ve sorun gidermeyi kolaylaştırır; bir işlev arızalanırsa, onu hızlı bir şekilde izole edebilirsiniz.

S5: FV-600 için hangi ekskavatör boyutu gereklidir?

C: FV-600, 50-65 tonluk ekskavatörlere uyar. 32 MPa'da 350 L/dak'lık bir hidrolik akış gerektirir (700 L/dak'ya kadar birleştirme kapasitesiyle). Uyumlu modeller arasında Komatsu PC490‑PC650, Hitachi ZX470‑ZX650, Liebherr R950‑R970, Sany SY485‑SY650 ve benzer sınıftaki taşıyıcılar bulunur.

S6: FV-600 21 metreden uzun kazıkları çakabilir mi?

C: FV-600, maksimum 21 m kazık uzunluğuna göre derecelendirilmiş olsa da, dört eksantrik seri, 32 m'ye kadar kazık çakma kapasitesine sahip daha büyük modelleri (FV-700 ila FV-900) içerir. Kazık tipinize ve zemin koşullarınıza göre özel öneriler için bizimle iletişime geçin.

Soru 7: Kendinden yağlamalı rulmanın az bakım gerektirmesi, soğuk iklimde çalışmaya nasıl fayda sağlar?

C: Aşırı soğukta (-30°C), geleneksel gresler kalınlaşır ve yatak yuvalarına akmayabilir. Kendinden yağlamalı rulman düşük bakım sistemi, düşük sıcaklıktaki hidrolik yağı ile sürekli bir yağ banyosu kullanır ve günlük manuel gresleme gerektirmeden güvenilir yağlama sağlar. Bu, operatörün tehlikeli soğuğa maruz kalmasını azaltır ve rulmanın aç kalmasını önler.

S8: Entegre kontrol vanası düzeneği için hangi bakım gereklidir?

C: Valf düzeneği yalıtılmıştır ve dahili bakım gerektirmez. Elektrik bağlantılarını ve solenoid bobinlerini düzenli olarak kontrol edin. Kirlenmeyi önlemek için valf bloğunu temiz tutun. Elektronik kontrol ünitesinde (ECU) kendi kendine teşhis LED'leri bulunur; hata kodları için kılavuza bakın. Yüksek kullanımlı makineler için yıllık kalibrasyon önerilir.
